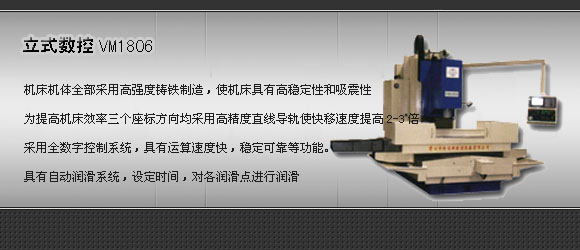

| 立式數控VM1806銑床是我公司根據制造業的市場需求，自行研制和開發的新型數控立式銑床，它采用模塊式設計，除具備立式銑床的功能外可加側銑頭，實現臥式鏜銑功能，還可加裝刀庫使加工范圍和功能進一步擴大，適合于航空、航天工業復雜結構件、試驗件的型面加工，也適合汽車模具和零備件和制造。 |
 |
 機床機體全部采用高強度鑄鐵制造，使得機床具有高穩定性和吸震性
為提高機床效率三個座標方向均采用高精度直線導軌使快移速度提高2-3倍
機床控制系統，采用全數字控制系統，具有運算速度快，穩定可靠等功能。
機床主軸為德國技術生產的高轉數恒溫主軸，可控制溫升，減少熱變形帶來的
精度下降的因素，保證加工精度。
具有自動潤滑系統，設定時間，對各潤滑點進行潤滑。 |
|
|
|
|
|
 |
技 術
參 數 |
 |
|
| |
|
MODEL
形式 |
Vm 1806 |
Vm
2008 |
工作臺尺寸 |
1800*6300
mm |
2000*800
mm |
左右行程 |
1700
mm |
1700
mm |
| 前后行程 |
720
mm |
850
mm |
| 上下行程 |
750
mm |
750 mm |
| 主軸最大輸出扭矩 |
15kW;
196N*M/392N*M |
15kW;
196N*M/392N*M |
| 主軸轉數 |
0
- 4500rpm/100 - 6000rpm |
0
- 4500rpm/100 - 6000rpm |
| 快移速度 |
x軸
10m/min
y 軸 10m/min
z 軸 5m/min |
x軸
10m/min
y 軸 10m/min
z 軸 5m/min |
| X、Y、Z軸額定扭矩 |
18.3N*M
|
28.4N*M |
| 主軸錐度 |
BT50 |
BT50 |
| 機床承重 |
2T |
2T |
| 機床自重 |
14T |
15T |
| 控制系統 |
安川-100全數字控制系統
（可配FANUC、西門子等） |
安川-100全數字控制系統
（可配FANUC、西門子等） |
| 定位精度 |
x
0.015
y 0.015
z 0.015 |
x
0.015
y 0.015
z 0.015 |
| 重復定位精度 |
x
0.005
y 0.005
z 0.005 |
x
0.005
y 0.005
z 0.005 |
| 外部尺寸 |
4500*4300*3500
mm |
4500*4300*3500
mm |
|
|
|
|
|
| |
|
|
|
|
